結合蒸發冷卻技術、節能環保
風機電機采用優化設計、噪音低、效率高
安裝快捷方便
波紋型調節風閥，調節靈活
可與制冷主機聯機或獨立運行
蒸發芯體去除室外空氣塵粒效率高
冷熱水盤管、國際水平設計
超低漏風率，氣密性好
高強度雙層面板箱體、保溫耐用
機組構成

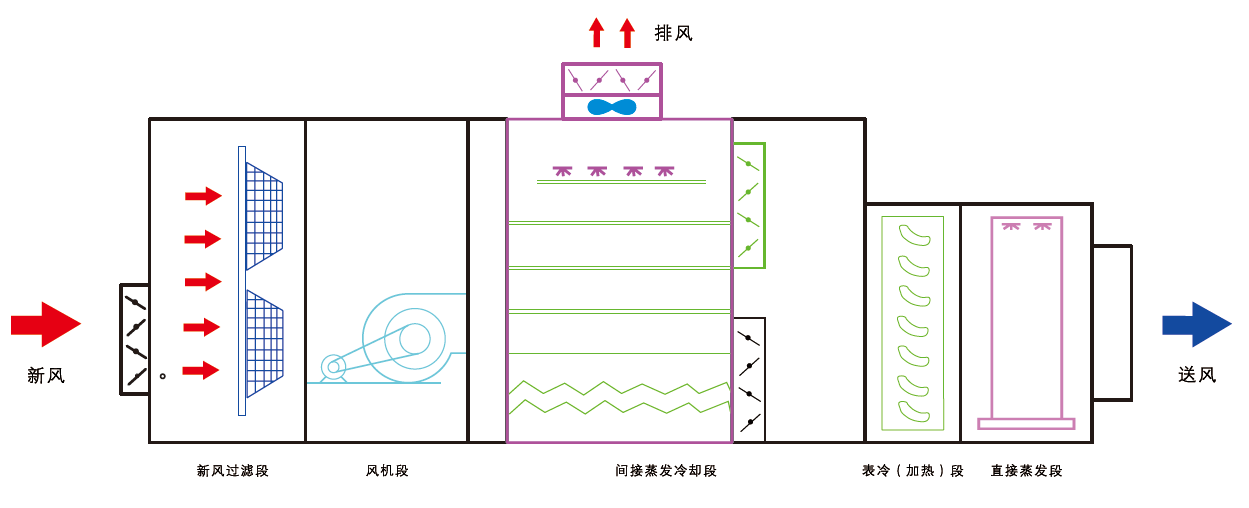

根據使用場合功能需求和地區氣候的不同，澳藍AJL系列間接蒸發冷卻組合式空調機組可實現靈活組配，具體可由新風段、過濾段、風機段、表冷段、加熱段、間接蒸發冷卻段、送風段等多種功能段組成，可實現空氣過濾、冷卻、加熱、加濕等功能。典型機型構成見下圖所示。
工作原理
不同功能段組合的空氣處理機組，在不同工況下的空氣處理過程不同。

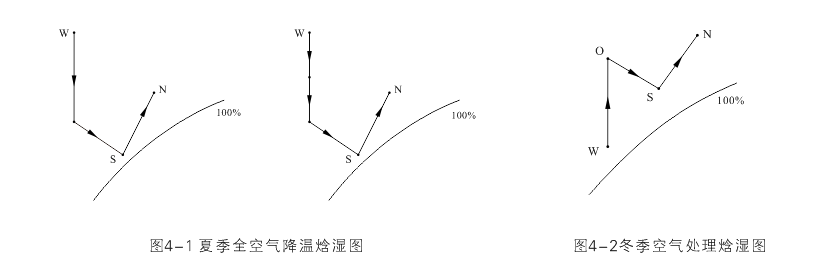

當室外空氣狀態點在室內點N的左邊時，即室外空氣含濕量小于室內空氣含濕量，可采用間接蒸發和直接蒸發冷卻相結合滿足加濕降溫要求。所開啟主要功能段為：間接蒸發段+直接蒸發段，見圖4-1a。
當間接蒸發冷卻段所提供冷量不能滿足要求，可聯合表冷段進行降溫。此時開啟功能段：間接蒸發段+表冷段+直接蒸發段，見圖4-1b。
如圖4-2所示，當室外空氣狀態點焓值小于冬季送風狀態點的焓值，室外空氣含濕量小于送風狀態含濕量時，采用加熱管預熱加直接蒸發冷卻段的加濕處理來滿足空調要求。所開啟功能段為：加熱盤管段+直接蒸發冷卻段。
常用機組快速選型表
各功能段規格表
|
序號 |
各功能段名稱 | 簡圖 | 長度尺寸/mm | 阻力/Pa | 備注 |
| 1 | 新風段 |
|
700 | 20-40 | 有檢修功能 |
| 2 | 檢修段 |
|
600 | 10 |
|
| 3 | 過濾段 |
|
700 | 50-100 | 需考慮檢修 |
| 4 | 表冷段 |
|
800 |
四排90 六排125 八排155 |
|
| 5 | 加熱盤管段 |
|
500 |
二排42 四排85 |
|
| 6 | 電加熱段 |
|
400 | 25 |
|
| 7 | 風機段 |
|
700-1400 | 15 | 需考慮檢修 |
| 8 | 消聲段 |
|
1000 | 30 | 需考慮檢修 |
| 9 |
間接蒸發冷卻段（含水泵） |
|
1000-4200 | 200-350 | 需考慮檢修 |
| 10 |
直接蒸發段（含水泵） |
|
800 | 100-150 | 需考慮檢修 |
風量選型表
|
型號 |
送風量 （m3/h） |
排風量 （m3/h） |
斷面尺寸 | 風量（m3/h） |
送風機 葉輪直徑 （mm） |
風機性能 |
|||||
|
高（不 含底座） |
寬 | 迎面風速（m/s） |
大風機 全壓（Pa） |
大電機 功率（kW） |
|||||||
| 2.25 | 2.5 | 2.75 | 3.00 | ||||||||
| AJL05-ZK | 5000 | 2500 | 2260 | 2160 | 7829 | 8366 | 9202 | 10038 | 280 | 1800 | 4 |
| AJL08-ZK | 8000 | 4000 | 2260 | 2160 | 10946 | 12162 | 13378 | 14595 | 355 | 2000 | 7.5 |
| AJL10-ZK | 10000 | 5000 | 2260 | 2160 | 14007 | 15564 | 17120 | 18677 | 450 | 2000 | 11 |
| AJL12.5-ZK | 12500 | 6250 | 2260 | 2160 | 17605 | 19561 | 21517 | 23474 | 450 | 2000 | 11 |
| AJL15-ZK | 15000 | 7500 | 2600 | 2570 | 20772 | 23080 | 25388 | 27697 | 450 | 2000 | 15 |
| ZJL20-ZK | 20000 | 10000 | 2600 | 2570 | 27945 | 31050 | 34155 | 37260 | 560 | 2000 | 22 |
注：1、風機功率可根據客戶要求的機外余壓來定；
2、采用復合式間接蒸發冷卻方式，設計進風量為送風量的1.5倍；
3、更多機型請與澳藍（福建）實業有限公司聯系。
制冷量選型表（新風工況）
|
型號 |
AJL05-ZK | AJL08-ZK | AJL10-ZK | AJL12.5-ZK | AJL15-ZK | AJL20-ZK | ||
|
送風量（m3/h） |
5000 | 8000 | 10000 | 12500 | 15000 | 20000 | ||
|
冷水盤管 （低溫冷水） |
4排管 | 全冷量（kW） | 63 | 101 | 133 | 166 | 184 | 256 |
| 水流量（l/s） | 3 | 4.8 | 6.4 | 8 | 8.8 | 12.2 | ||
| 出風溫度（℃） |
19.3 |
19.4 | 18.4 | 18.3 | 19.6 | 19.1 | ||
| 6排管 | 全冷量（kW） | 76 | 131 | 162 | 202.5 | 250 | 327 | |
| 水流量（l/s） | 3.6 | 6.2 | 7.7 | 9.7 | 11.9 | 15.6 | ||
| 出風溫度（℃） | 16.1 | 14.9 | 15 | 14.8 | 14.5 | 14.7 | ||
| 8排管 | 全冷量（kW） | 93 | 155.4 | 193.2 | 243.6 | 298.2 | 392.7 | |
| 水流量（l/s） | 4.4 | 7.4 | 9.2 | 11.6 |
14.2 |
18.7 | ||
| 出風溫度（℃） | 11.8 | 10.9 | 11 | 10.9 |
10.3 |
10.6 | ||
|
冷水盤管 （高溫冷水） |
4排管 | 全冷量（kW） | 10.5 | 16.3 | 21 | 25.7 | 33.8 | 44.3 |
| 水流量（l/s） | 0.25 | 0.39 | 0.5 | 0.61 | 0.8 | 1.06 | ||
| 出風溫度（℃） | 28.4 | 28.5 | 28.3 | 28.3 | 28.2 | 28.5 | ||
| 6排管 | 全冷量（kW） | 16.3 | 24.5 | 31.5 | 37.3 | 54.8 | 75.8 | |
| 水流量（l/s） | 0.93 | 0.58 | 0.75 | 0.89 | 1.3 | 1.8 | ||
| 出風溫度（℃） | 26.9 | 27 | 27 | 26.9 | 26.4 | 26.4 | ||
| 8排管 | 全冷量（kW） | 22.2 | 33.25 | 46.7 | 64.2 | 87.5 | 116.7 | |
| 水流量（l/s） | 0.53 | 0.79 | 1.11 | 1.53 | 2.1 | 2.8 | ||
| 出風溫度（℃） | 25.5 | 25.6 | 25.3 | 24.9 | 24.4 | 24.6 | ||
| 露點間接蒸發冷卻顯熱制冷量（kW） | 30 | 48 | 60 | 75 | 90 | 120 | ||
| 露點間接蒸發冷卻耗水量（kg/h） | 0.13 | 0.22 | 0.27 | 0.34 | 0.40 | 0.54 | ||
注：1、機組的送風量不限于上表值，可通過組合滿足其它風量的需求；
2、間接蒸發冷卻制冷量計算工況：干球溫度38℃、濕球溫度23℃；
3、冷水盤管制冷新風工況：干球溫度tg=35℃，濕球溫度ts=28℃；冷水盤管進水溫度7℃，出水12℃。
加熱量選型表
| 型號 | AJL05-ZK | AJL08-ZK | AJL10-ZK | AJL12.5-ZK | AJL15-ZK | AJL20-ZK | ||
| 送風量（m3/h） | 5000 | 8000 | 10000 | 12500 | 15000 | 20000 | ||
| 回風工況 | 2排管 | 制熱量（kW） | 29 | 48 |
62 |
79 |
96 | 126 |
| 水流量（l/s） | 0.69 | 1.15 | 1.48 | 1.88 | 2.30 | 3.01 | ||
| 出風溫度（℃） | 38.4 | 39.0 | 39.6 |
40.0 |
40.2 | 39.9 | ||
| 4排管 | 制熱量（kW） | 49.7 | 79.4 | 99.4 | 124 | 153.3 | 199.1 | |
| 水流量（l/s） | 1.18 | 1.89 | 2.37 | 2.95 | 3.65 | 4.74 | ||
| 出風溫度（℃） | 48.7 | 48.7 | 48.7 | 48.6 | 49.6 | 48.8 | ||
| 新風工況 | 2排管 | 制熱量（kW） | 49 | 80 | 103 | 129 | 158 | 207 |
| 水流量（l/s） | 1.16 | 1.91 | 2.47 | 3.07 | 3.76 | 4.94 | ||
| 出風溫度（℃） | 29.4 | 30.0 | 30.9 | 31 | 31.6 | 31.05 | ||
| 4排管 | 制熱量（kW） | 79.3 | 128.3 | 158.7 | 201.8 | 239.2 | 315.0 | |
| 水流量（l/s） | 1.89 | 3.05 | 3.78 | 4.80 | 5.70 | 7.50 | ||
| 出風溫度（℃） | 44.3 | 44.7 | 44.3 | 45.1 | 44.5 | 44.0 | ||
注：1、供熱進風溫度為：新風工況0℃，回風工況21℃，熱水進水溫度60℃，出水50℃；
2、一定條件下，冷熱盤管可共用。
標準機型：適用于一般的舒適性場所的機組

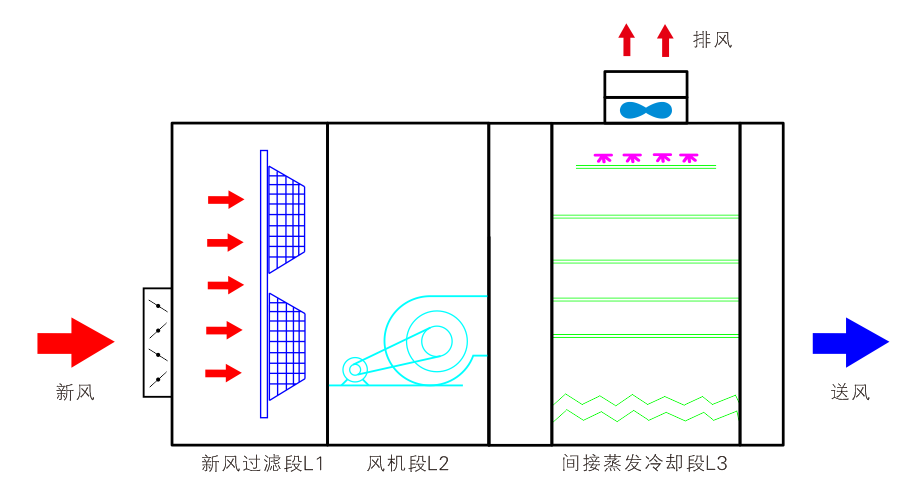

功能段示意圖
該類機組帶新風段、粗效過濾器、直接蒸發冷卻段、送風機段，具有功能簡單、節省空間、投資少等特點。
性能參數表
| 規格型號 | AJL05-ZK | AJL08-ZK | AJL10-ZK | AJL12.5-ZK | AJL15-ZK | AJL20-ZK |
| 總風量（m3/h） | 7500 | 12000 | 15000 | 18750 | 22500 | 30000 |
| 送風量（m3/h） | 5000 | 8000 | 10000 | 12500 | 15000 | 20000 |
| 標準制冷量（kW） | 30 | 48 | 60 | 75 | 90 | 120 |
| 機外余壓（Pa） | 300 | 300 | 400 | 400 | 400 | 400 |
| 電源（V/Hz） | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 |
| 軸功率（kW） | 2.33 | 3.94 | 4.51 | 5.88 | 7.48 | 9.55 |
|
能效比（kW/KW） |
12.8 | 12.2 | 13.3 | 12.8 | 12 | 12.6 |
| 濕球效率（%） | 120 | 120 | 120 | 120 | 120 | 120 |
| 運行電流（A） | 7.6 | 11.1 | 13.3 | 19.5 | 21.1 | 30.4 |
| 瞬時供水量（m3/h） | 0.72 | 1.2 | 1.44 | 1.8 | 2.16 | 2.88 |
| 補水管徑 | DN25 | DN25 | DN32 | DN32 | DN40 | DN40 |
| 噪音dB（A） | ≤65 | ≤70 | ≤70 | ≤70 | ≤80 | ≤80 |
| 功能 | 制冷+加濕 | 制冷+加濕 | 制冷+加濕 | 制冷+加濕 | 制冷+加濕 | 制冷+加濕 |
| 電機類型 | 三相單速 | 三相單速 | 三相單速 | 三相單速 | 三相單速 | 三相單速 |
| 冬/夏切換 | 無 | 無 | 無 | 無 | 無 | 無 |
| 控制器類型 | 智能控制器 | 智能控制器 | 智能控制器 | 智能控制器 | 智能控制器 | 智能控制器 |
注：1、機組高度不包括底座高度，各尺寸定義見下圖；
2、機組實際尺寸將隨功能段的增減而變化。
外形尺寸表
| 型號 | AJL05-ZK | AJL08-ZK | AJL10-ZK | AJL12.5-ZK | AJL15-ZK | AJL20-ZK | |||
| 風量（m3/h） | 5000 | 8000 | 10000 | 12500 | 15000 | 20000 | |||
| 機組 | 長 | L（mm） | 2300 | 3406 | 3606 | 3606 | 5020 | 6240 | |
| 寬 | W（mm） |
2160 |
2160 | 2160 | 2160 | 2570 | 2570 | ||
| 高 | H（mm） | 2260 | 2260 | 2260 | 2260 | 2600 | 2600 | ||
| 重量 | kg | 1605 | 2030 | 2560 | 2950 | 3515 | 4210 | ||
|
各功 能段 |
風機段 | 長 | L1（mm） | 900 | 900 | 1100 | 1100 | 1400 | 1400 |
| 重量 | kg | 800 | 1100 | 1400 | 1500 | 1600 | 1800 | ||
|
間接蒸發 冷卻段 |
長 | L2（mm） | 1400 | 2506 | 2506 | 2506 |
3620 |
4840 | |
| 重量 | kg | 805 | 930 | 1160 | 1450 | 1915 | 2410 | ||
| 進風口 | 寬 | a（mm） | 1000 | 1500 | 1800 | 1800 | 2200 | 2200 | |
| 高 | b（mm） |
400 |
400 | 450 | 550 | 550 | 700 | ||
|
送風口 |
寬 | c（mm） |
400 |
640 | 800 | 1000 | 1000 | 1000 | |
| 高 | d（mm） | 500 | 500 | 500 | 500 | 600 | 800 | ||
| 供水管 | DN（mm） | 25 | 25 | 32 | 32 | 40 | 40 | ||
| 排水管 | DN（mm） | 50 | 50 | 50 | 50 | 50 | 50 | ||
注：1、機組高度不包括底座高度；
2、機組實際尺寸將隨功能段的增減而變化。

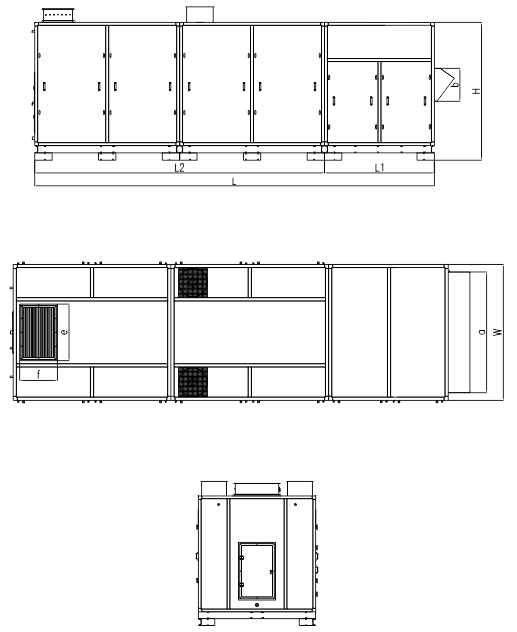

3機組外形尺寸定義圖
訂貨須知

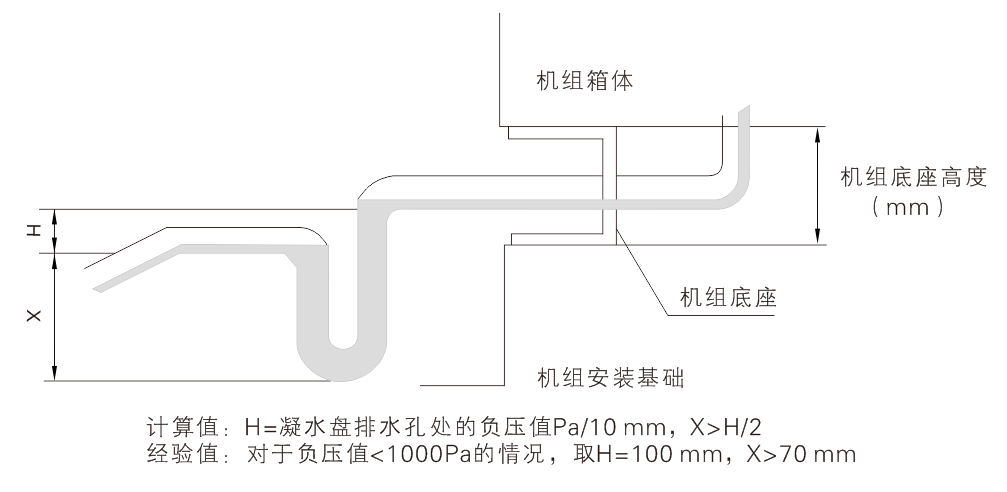

機組方向：順氣流方向，檢修門、盤管及蒸發冷卻器進出水管在左側的為左方向機組，否則為右方向機組。機組基礎要求：機組基礎按機組長度和寬度設計，必須保持水平平整；基礎要高于地面。
風機出口和風管連接部，必須用柔性接頭。
接管時注意，冷水盤管，熱水盤管設計使用壓力為1.6MPa。
當新風溫度低于2℃時，新風口應安裝預熱裝置，防止機組內盤管凍裂。
機組送風溫度不應超過80℃（加熱），若超過此問題，請訂購時向本公司說明。
電加熱使用時，必須根據電加熱功率合理配置電器元件及電纜線；必須根據機組電加熱接線
圖正確接線；電加熱控制器必須接入電加熱盤管中的溫度繼電器信號，以保證機組內空氣溫
度過高時，自動切斷電加熱電源；電加熱控制器必須對風機和電加熱進行聯鎖控制，保證在
風機停機時不能接通電加熱電源。
